Dilatationsfog och betongkonstruktioner
En dilatationsfog är en rörlig fog mellan två olika anslutande betongkonstruktioner. Syftet med en rörlig fog (rörelsefog) kan variera. Det vanligaste orsaken är att man vill undvika sprickbildning i betongen som kan uppstå vid termisk expansion, dvs temperaturens påverkan av betongen. Ju större byggelement/gjutetapper, ju större anledning till att överväga dilatationsfogar. Genom att separera större betongelement med dilatationsfogar tillåts en viss rörelse i byggkonstruktionen, vilket minskar påfrestningarna i betongen och risken för sprickbildning. Exempel på konstruktioner där dilatationsfogar är vanliga: fabrikslokaler, parkeringsdäck, lager, kulvertar, betongdammar och broar.Syftet med dilatationsfog
Som tidigare nämnts - det vanligaste orsaken till dilatationsfog är att minska påverkan av termisk expansion. Men det finns fler aspekter.- Brand och vibrationer
Man vill ibland separera konstruktioner för att skapa en brandbrygga eller vibrationsbrygga (ljud). - Markförhållanden
Det kan förekomma varierande sättningsskillnader eller nivåförändringar orsakat av växlande markförhållanden, till exempel en lutande berggrund eller olika jordtyper. - Anslutande konstruktioner
Då en hög byggnad ansluts med en låg sidobyggnad kan dessa ha olika sättningshastigheter. Detta kompenseras med dilatationsfogar. Det kan även gälla när nybyggda byggnader ansluts till äldre där den senare har betydligt långsammare sättningsförändring. - Punktlaster
De delar i en konstruktion som utsätts för större punktlaster kan hanteras med dilatationsfog. - Betongplattans underlag/friktion
Ju mer friktion betongplattans underlag påvisar, ju större risk för sprickbildning, ju tätare måste fogarna placeras. En betongplatta som gjuts på cellplast utsätts för mindre friktion jämfört med en som gjuts direkt på mark, och kan därmed ha större avstånd mellan dillfogarna. - Byggprojekt i etapper
Av ekonomiska eller praktiska skäl behöver ett projekt byggas i olika etapper. Dilatationsfogar kan förenkla denna process.
Produkter för dilatationsfogar
I sin enklaste form består dillfogen endast av en glipa/tomrum. Men detta duger inte alltid. Det finns en bred flora av produkter som förädlar dilatationsfogar.- Dymlingar
Det vanligaste betongkomplementet är dymlingar , ett slags släta järnstavar. Dessa fungerar som ett tvärkraftsdorn när dillfogen behöver fixeras vertikalt. Till exempel för konstruktioner placerade under en farbana (eller farbanan i sig självt) med repetitiva varierande laster. Dymlingar tillåter rörelser i endast en riktning, men det finns versioner som tillåter rörelser i två dimensioner/riktningar. Se vårt utbud av dymlingar → - Fogband
Vissa konstruktioner kräver att dilatationsfogen är vattentät - exempelvis konstruktioner under mark eller dammar. Lösningen heter fogband. Ett slags elastiskt gummiband som gjuts in i vardera anslutande konstruktion, och där den exponerade elastiska delen av bandet (i själva fogen) fungerar som vattentätning/membran. Se vårt utbud av fogband →
Några termer som används i samband med dilatationsfogar
Kärt barn har många namn. Dilatationsfogar kan figurera i olika skepnader och benämningar. Bland annat: expansionsfog, expansionsskarv, rörelsefog och dillfog.

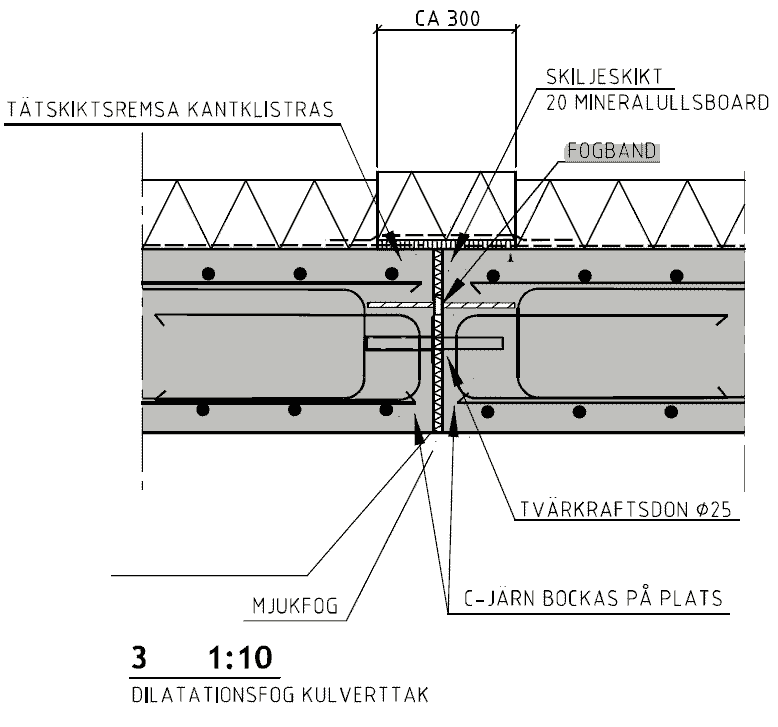

Exempel på hur en dilatationsfog kan illustreras i en ritning.
